Pada era saat ini dalam kehidupan sehari-hari, kita sepertinya tidak bisa lepas dari ketergantungan akan listrik. Apa lagi untuk kita yang berada dan tinggal di kota besar atau perumahan-perumahan, hampir semuanya menggunakan tegana listik, bisa dikatakan bila listrik padam, aktivitaspun akan terhenti sebagian.
google.com
Maka dari itu penting bagi kita untuk mengetahui teknik dasar dalam memperbaiki listrik rumah, bila terjadi masalah ringan, seperti stop kontak yang short, saklar lampu yang tidak menyala, karena banyak semut dan harus diganti, dan lain sebagainya. Bah bila sudah paham, kita dapat menginstalasi ulang listrik pada rumah dikarenakan, terkadang kabel-kabel bawaan dari perumahan kualitasnya kurang baik.
Pada kesempatan kali ini kita akan membahas cara instalasi listrik pada rumah.
Berikut teknik dasar instalasi listrik rumahan.
thecityfoundry.com
idwebpulsa.com

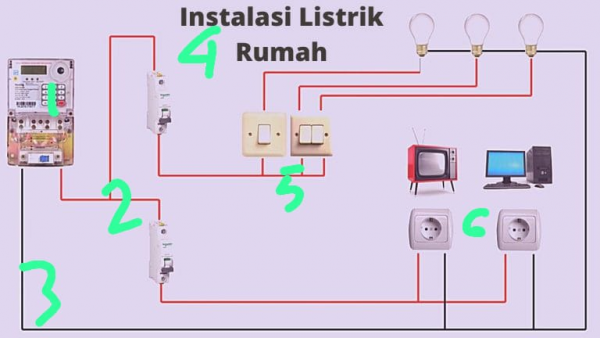

Pada awalnya kita harus mengetahui bagian-bagian listrik perumahan.
1. Meteran dari PLN.
2. Kabel Phase L atau yang menghantar arus listrik.
3. Kabel Phase N atau yang menghantar arus netral.

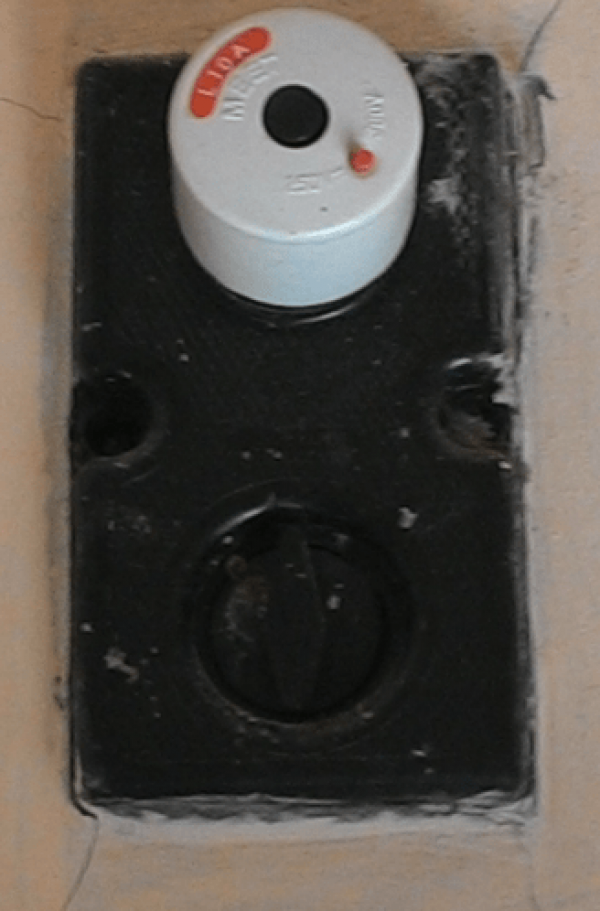

4. MBC, sebagai mengaman kedua, biasanya letaknya ada didalam rumah fungsinya sama seperti sekring (gambar yang kedua)
5. Saklar lampu.
6. Stop kontak untuk alat-alat elektronik anda.
Supaya aman, seharusnya MCB (no.4) dipisah menjadi 2 bagian, yaitu satu untuk saklar lampu dan satu lagi untuk stop kontak alat-alat elektronik. Atau jika memang diperlukan dan daya listrik anda besar, dapat juga dibagi menjadi 3-4 MCB.
Untuk kabel netral biasanya bisa dipasang secara pararel.
tehnikmesin.com

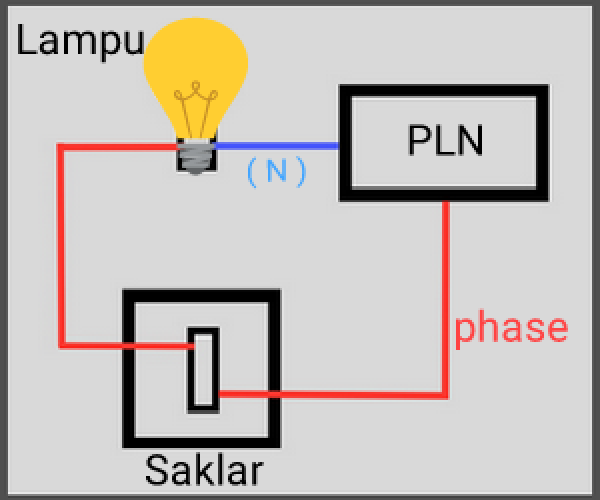

Pemasangan saklar tunggal atau satu lampu.
tehnikmesin.com
tptumetro.com

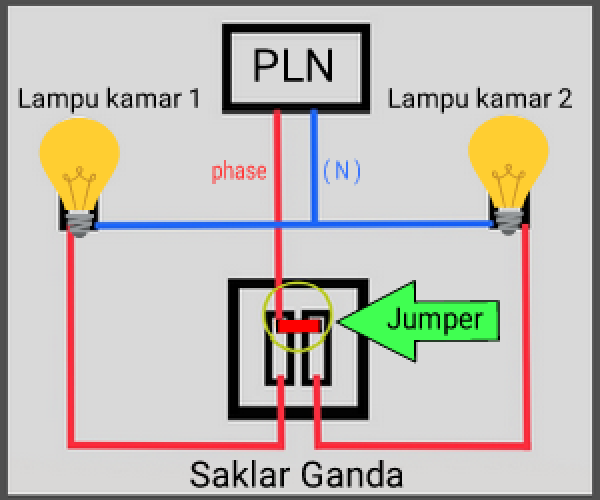

Pemasangan saklar ganda atau dua lampu.

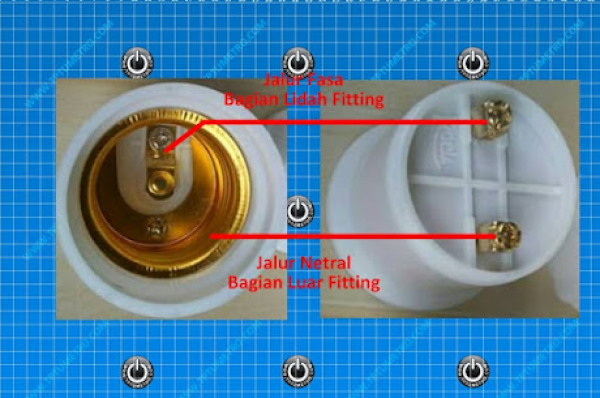

Perhatikan gambar paling atas, Phase N ditunjukan dengan warna biru, kabel ini langsung kita sambung ke salah satu baut koneksi kabel(terminal) pada Fitting lampu, sebetulnya sih bebas saja mau disambung ke baut terminal yang mana.
Warna merah adalah Phase listrik(positif) atau bila dicheck menggunakan testpen maka akan menyala. Kabel ini kita sambung langsung ke salah satu terminal(baut tempat koneksi kabel) pada saklar, lalu pada terminal yang satu lagi kita pasang atau tarik kabel menuju terminal koneksi satunya yang ada pada Fitting lampu. Bila pada saklar ganda, kabel Phase positif tinggal kita satukan saja atau jamper, jadi tidak perlu lagi tarik kabel baru. Jadi jumlah kabel pada saklar tunggal ada 2 sedangkan pada saklar ganda, kabel ada 3.
listrik-praktis.com
listrik-praktis.com

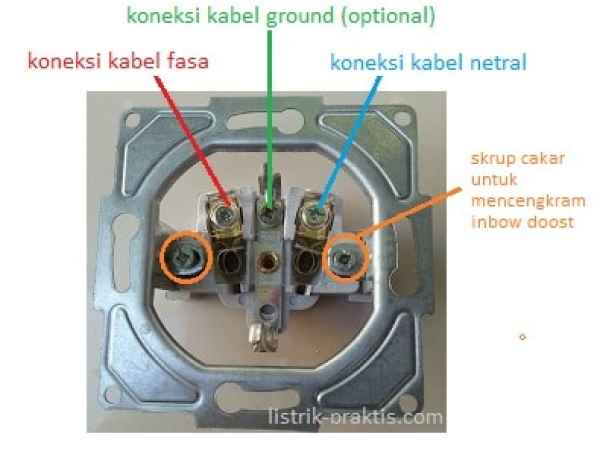

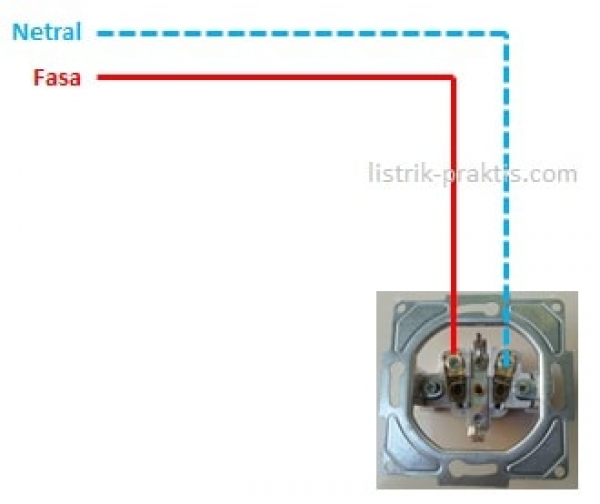

Untuk pemasangan stop kontak, ini relatif lebih mudah, karena kita hanya perlu menarik kabel phase netral dan kabel phase positif lalu mengoneksinya pada masing- masing baut terminal, perlu di ingat ini tidak boleh terkena satu sama lainya dan ketika mengencangkan baut, harus benar-benar kencang, agar tidak terjadi panas lalu terbakar.
perawatanrtdonto.blogspot.com
1.bp.blogspot.com

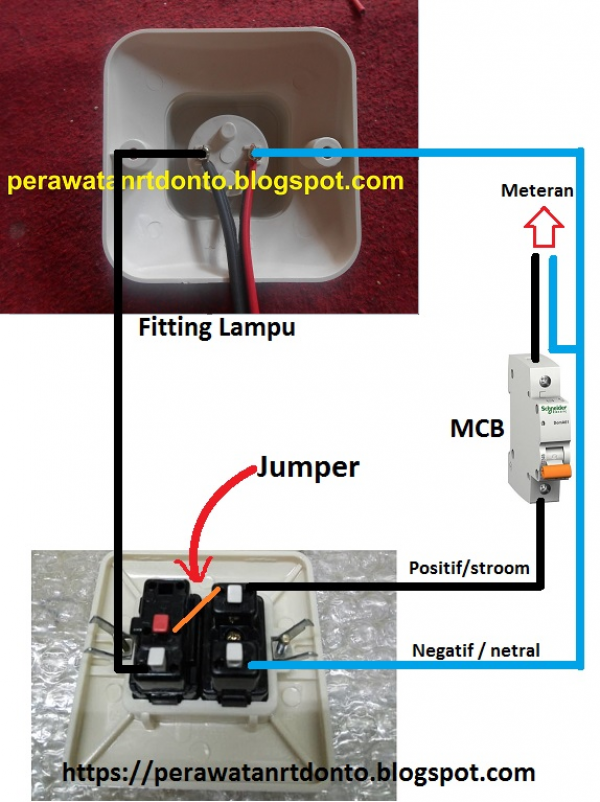

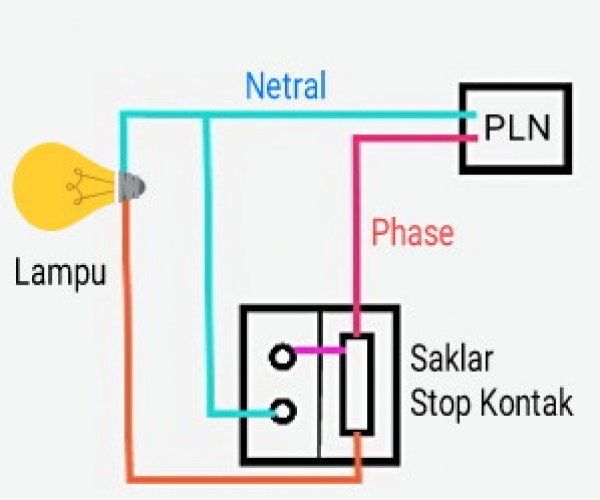

Untuk pemasangan stop kontak yang dikombinasi dengan saklar lampu, pada dasarnya sama dengan rangkaian lampu tadi, hanya saja karena ditambah dengan stop kontak, kita perlu menarik kabel Phase netral sendiri, untuk kabel Phase positif, kita bisa satukan atau jamper dengan saklar lampu, dan demikian seterusnya. Namun MCB kita sudah terpisah seperti keterangan diatas tadi, kita harus menarik kabel Phase netral dan positif sendiri-sendiri sesuai jalur kabelnya masing-masing.
id.aliexpress.com
id.aliexpress.com
youtube.com
sinarlistrik.com

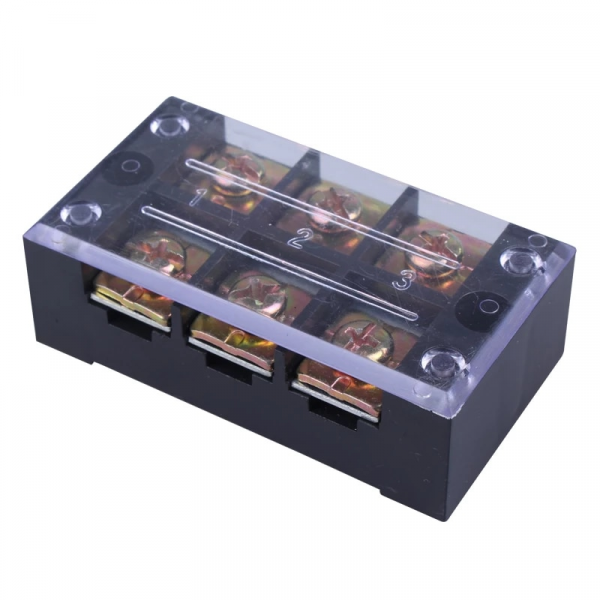

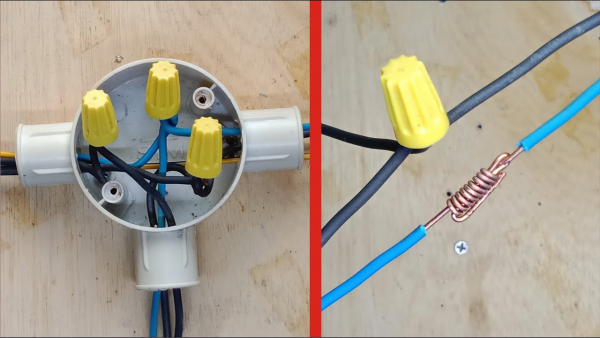

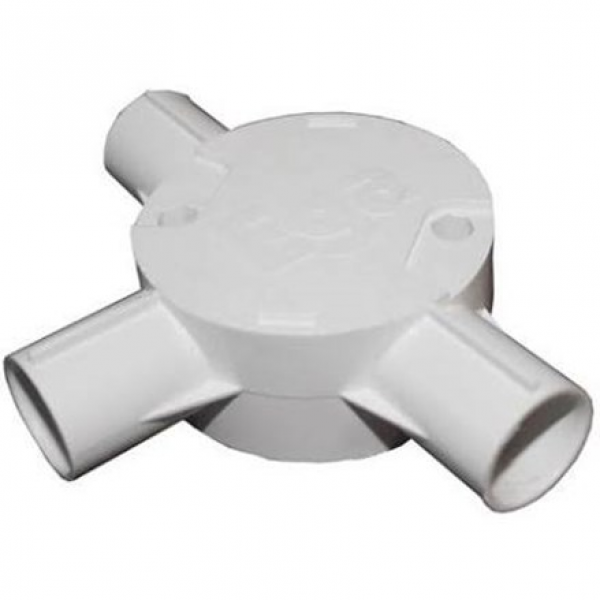

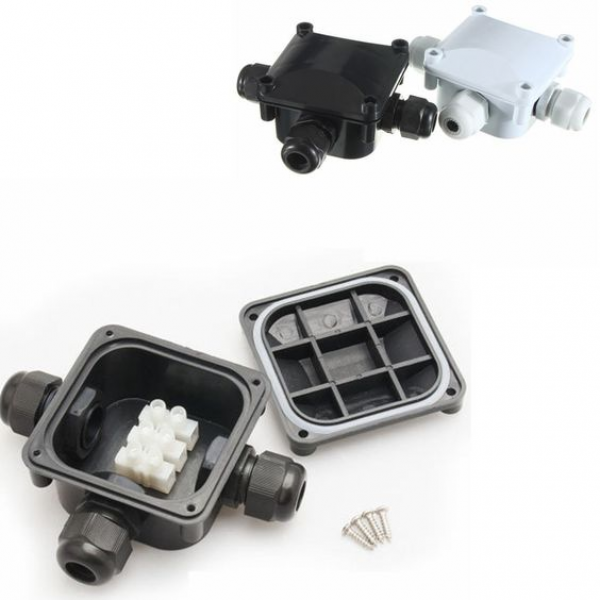

Agar sambungan kabel diatas plafon rumah aman, kita harus mengisolasinya dengan baik dan benar, serta diberikan Terminal, T Dus atau Box sambungan kabel, supaya lebih aman. Untuk ukuran kabel utama diatas plafon dari MCB, kita dapat menggunakan kabel ukuran 1,5-2,5 mm. Kabel ke lampu, saklar dan stop kontak kita dapat menggunakan ukuran kabel yang sama dengan diatas, tergantung dari besar daya yang ada dirumah, namun untuk listrik perumahan kabel ukuran 1,5 mm sudah dirasa cukup. Untuk kabel yang menuju ke lampu, saklar dan stop kontak, kabel perlu kita kupas bila kabel yang kita beli itu isi dua atau tiga, agar terpisah satu sama lain atau dapat juga membeli kabel yang memang hanya satu core, ini penting agar tidak kesulitan pada saat nanti dimasukkan kedalam paralon yang tertanam ditembok. Terima kasih.
